管端成形機適合管端復雜形狀之加工。具有三個工位，可自動換模，保證加工精度。 手動自動任意選擇，NC控制，中文顯示，人機對話操作，并有自動計數功能。更換模具、縮管、擴口均可加工，同時配有倒角模，使加工倒角均可一次完成。

管端成形機是在常態下對管件進行擴口、縮口及縮管的一種加工成形設備，它由集成的觸控顯示熒屏進行控制。使用不同的模具可實現對管件進行擴口、縮口、縮管、鼓包、墩筋，并可根據用戶要求決定采用手動、點動或自動加工。其主要由油箱、車身、滑塊、主油缸、限位油缸、壓緊油缸、移位油缸、軸向定位油缸及軸向定位觸鐵等零件組成。

通過在主油缸回路上設置管式節流閥，從而可以調節主油缸的工作速度;在壓緊油缸回路上設置疊加式液控單向閥，可以保證模具夾緊過程中不松動;移位油缸、限位油缸、軸向定位油缸回路上均設置了疊加式雙向節流閥，可調整上述油缸的雙向運動速度。其中移位油缸和限位油缸配合使用轉換工位，可使工位轉換方便、精確，從而可以確保管件加工質量。

管端成形機被廣泛用于管件接通、汽車油管、水管、空調管等連接部位的加工成形，是理想的管端成形加工設備。

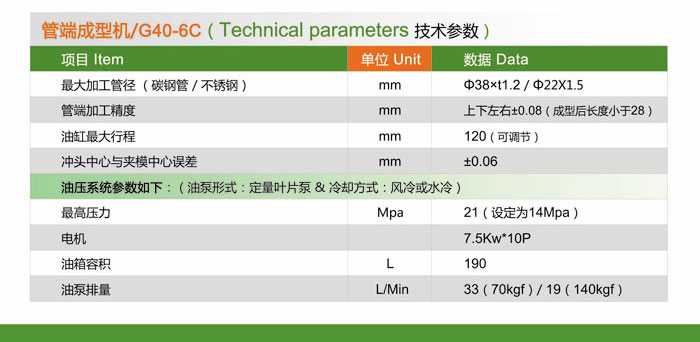

技術參數
